Componenten: buizen, transistoren, ingegoten schakelingen en chips.


Deze pagina bevat een aantal componenten van computers.
De componenten laten duidelijk zien hoe computers waren opgebouwd: eerst met buizen, dan met transistoren op prints. Vervolgens met ingegoten schakelingen en daarna met IC's (Geïntegreerde schakelingen)

  • Hier wordt een component getoond uit een vroege computer geconstrueerd met buizen.
    De functie van deze component is niet meer te achterhalen.
    Vermoedelijk komt deze component uit een IBM-650 computer.
    Zie de wiki-pagina over de IBM-650 computer.
    De IBM 650 werd van 1953 .. 1962 geproduceerd. Er zijn er bijna 2000 van verkocht.

    computerdeel met buizen

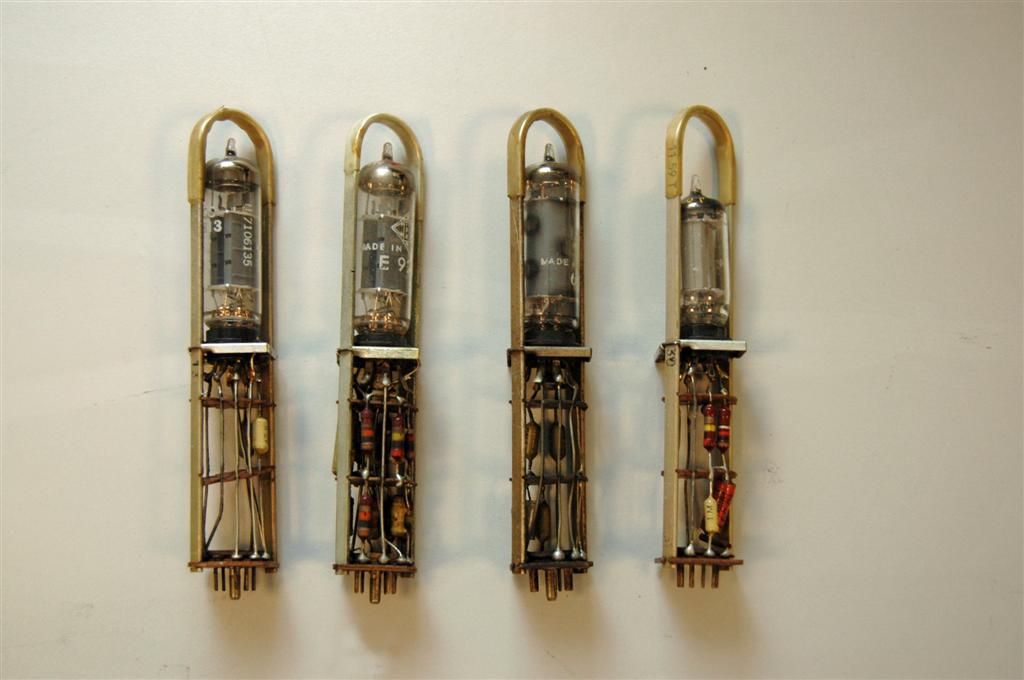

  • Enige buizen uit een buizencomputer (ca. 1955).

    computerdeel met buizen

    Deze constructie is de eerste vorm van modulair bouwen van computers.
    Door de electronische onderdelen (weerstanden, condensatoren en diodes) direct onder de buis te monteren, was het mogelijk de bedrading die deze componenten verbond eenvoudig en kort te houden.

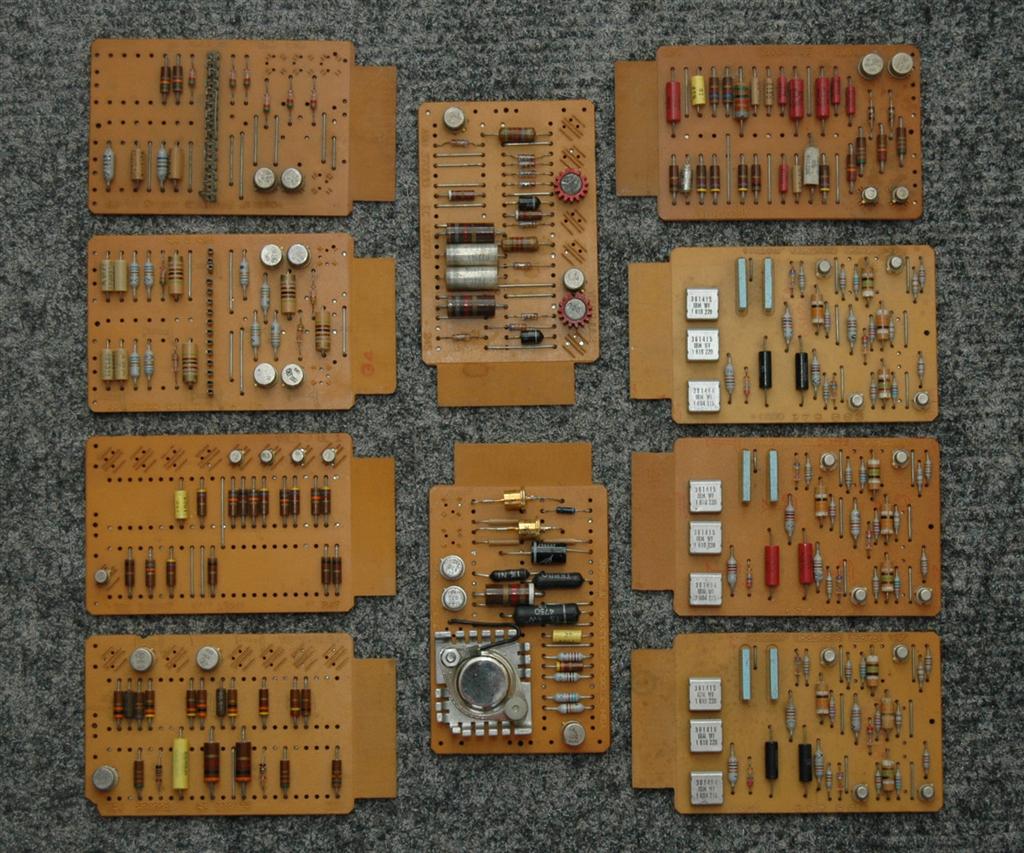

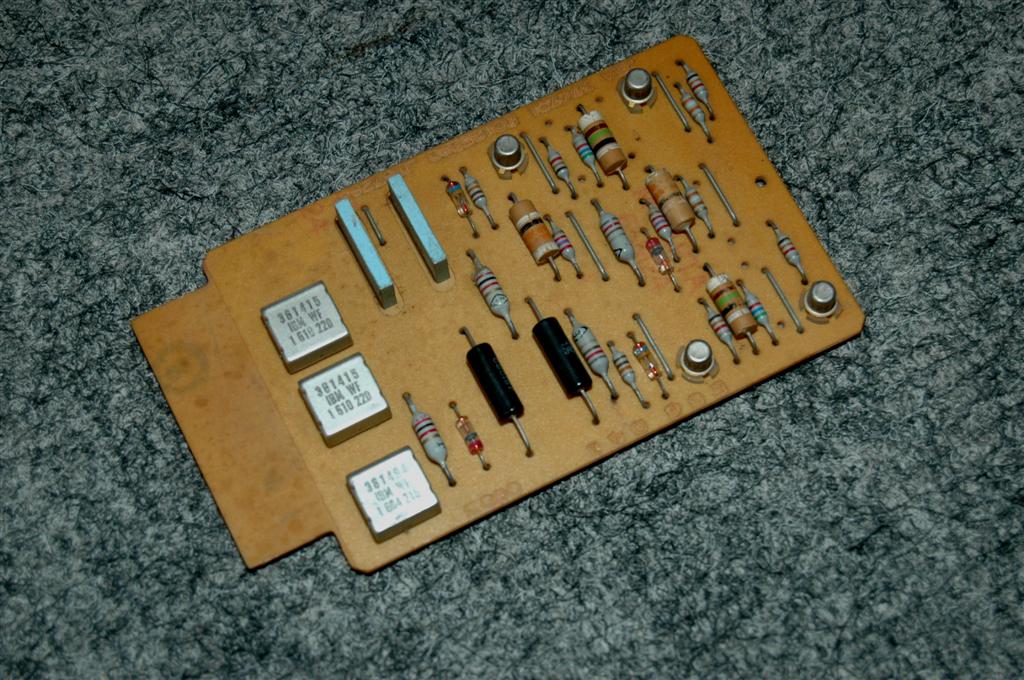

  • Enkele printen uit een getransistoriseerde computer (vermoedelijk IBM- mainframe; ca. 1960).
    Op de losse print zijn de transistoren duidelijk te zien.
    Er zijn ook drie circuits te zien met een hogere graad van integratie.

    prints van getransistoriseerde computer

    print van getransistoriseerde computer

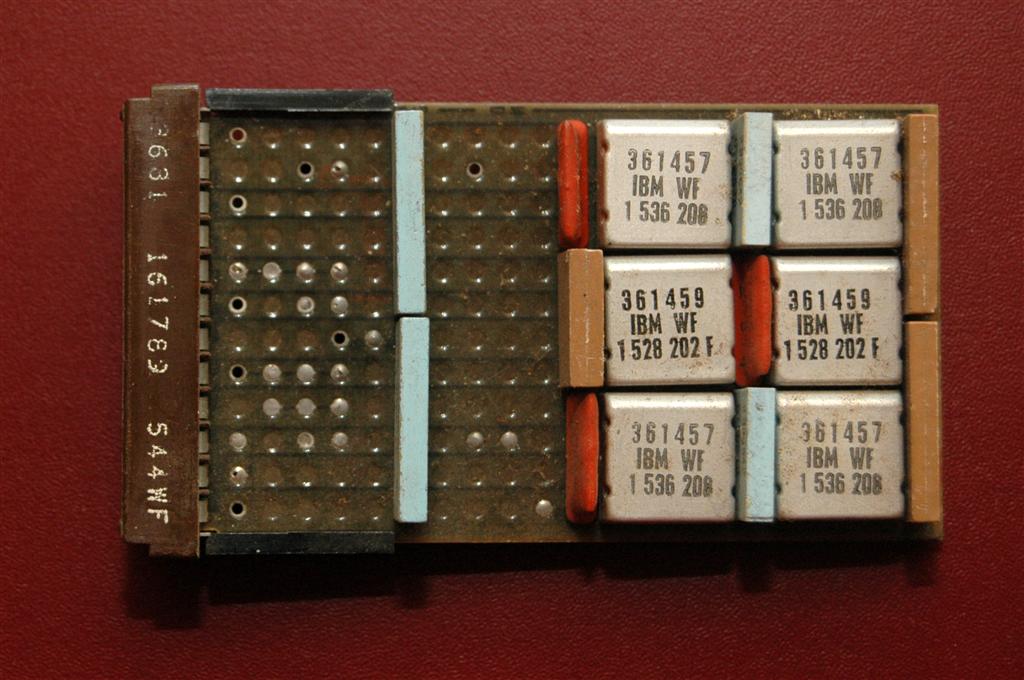

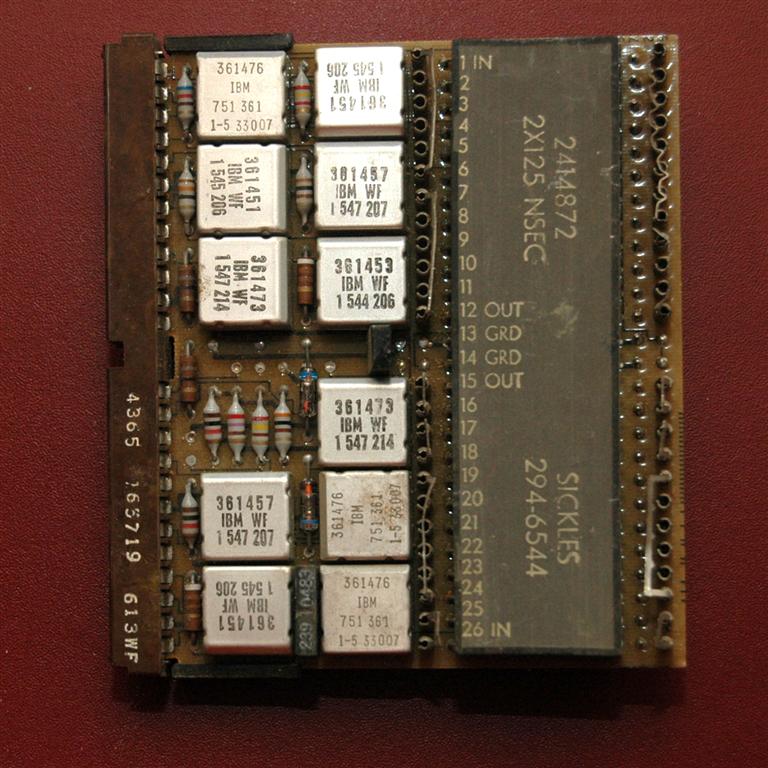

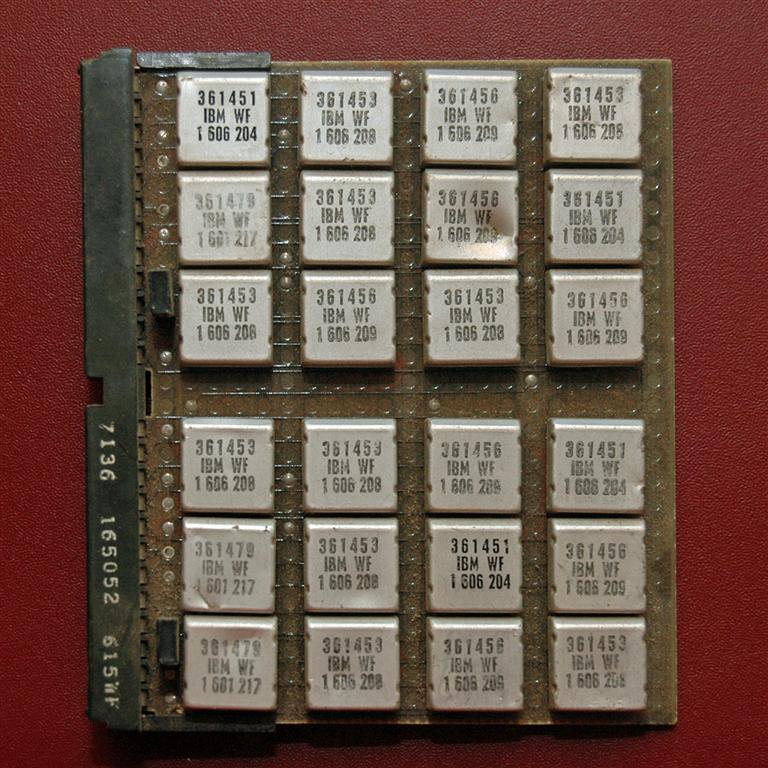

  • Enkele printen uit een getransistoriseerde computer (vermoedelijk IBM- mainframe).
    Op de losse print zijn duidelijk de blokjes te zien; een soort voorlopers van de geïntegreerde circuits.
    De eerste foto toont vermoedelijk een deel van het geheugen.
    De grote component op de tweede foto is vermoedelijk een vertragingslijn.
    De functie van de component op de derde foto is niet meer te achterhalen.

    print van getransistoriseerde computer

    print van getransistoriseerde computer

    print van getransistoriseerde computer

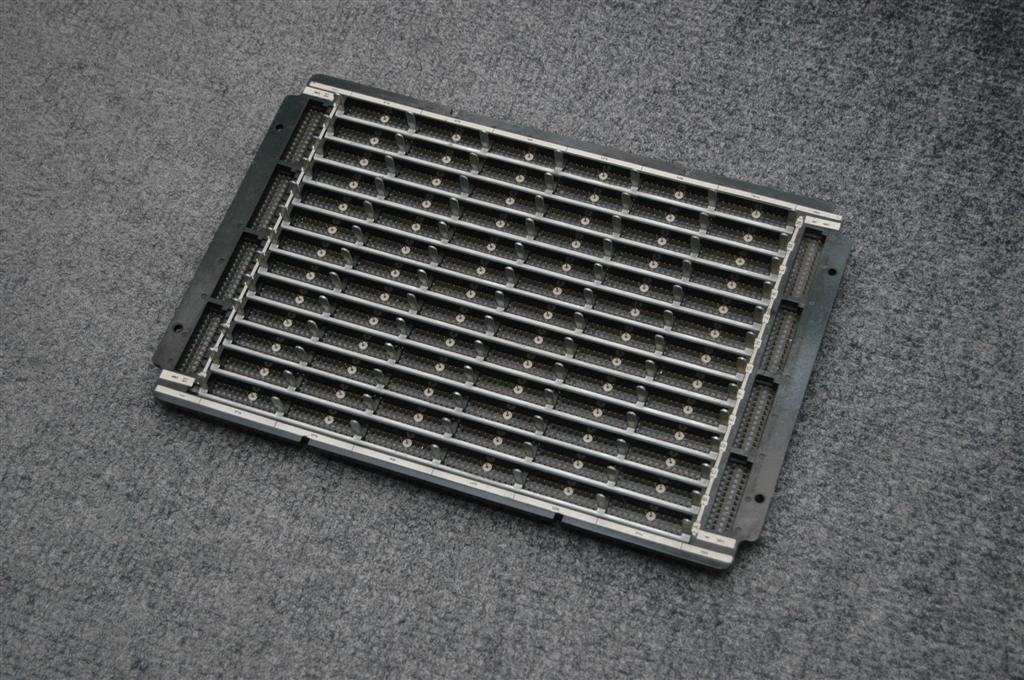

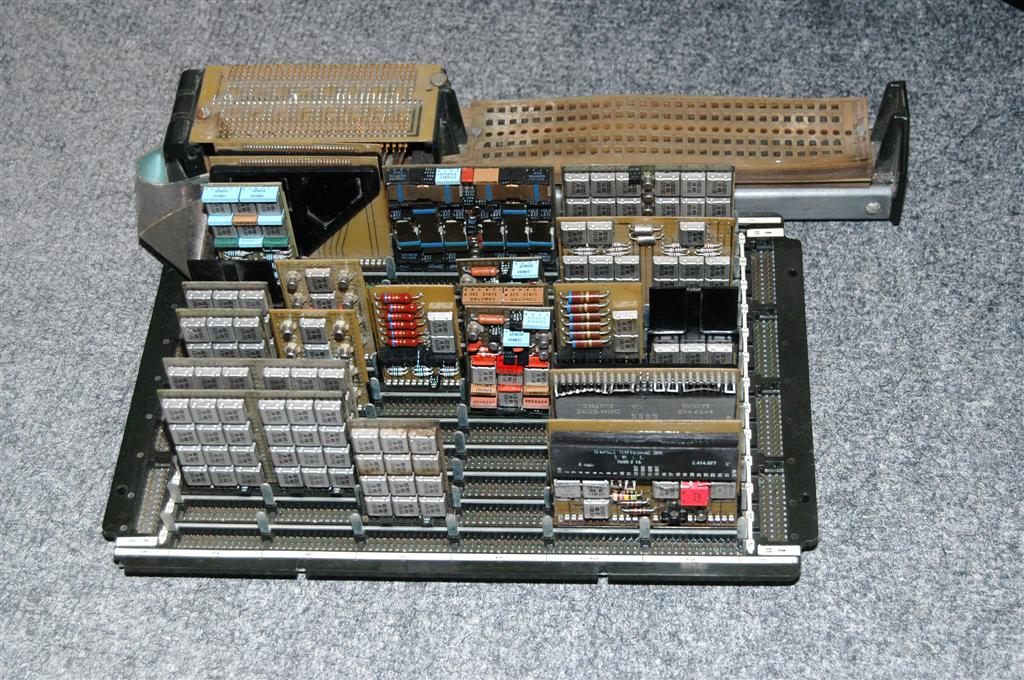

    De hierboven getoonde componenten werden samengevoegd op een bord.

    board van getransistoriseerde computer

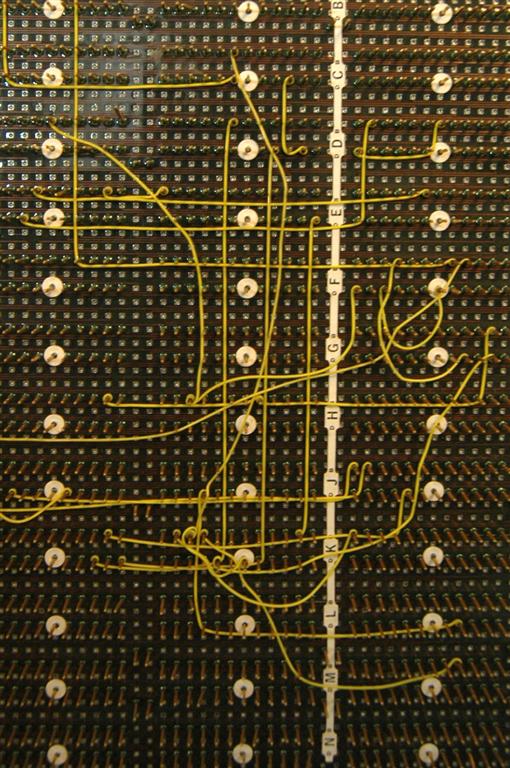

    De componenten werden aan elkaar verbonden omdat het bord aan de achterzijde was voorzien van wirewrap.

    wire-wrap-achterzijde van getransistoriseerde computer

    En op deze wijze werd de gehele computer gebouwd.
    De bedradingscomponent aan de achterzijde is een ROM geheugen (TROS, Transformer Read Only Storage) voor de microcode van een IBM 360/20. Zie wikipedia

    samenstelling van getransistoriseerde computer
