Kerngeheugens, halfgeleidergeheugens en vertragingslijnen
Zie ook het filmpje over kerngeheugens elders op deze site.
Voorbeelden van kerngeheugens en halfgeleidergeheugens:

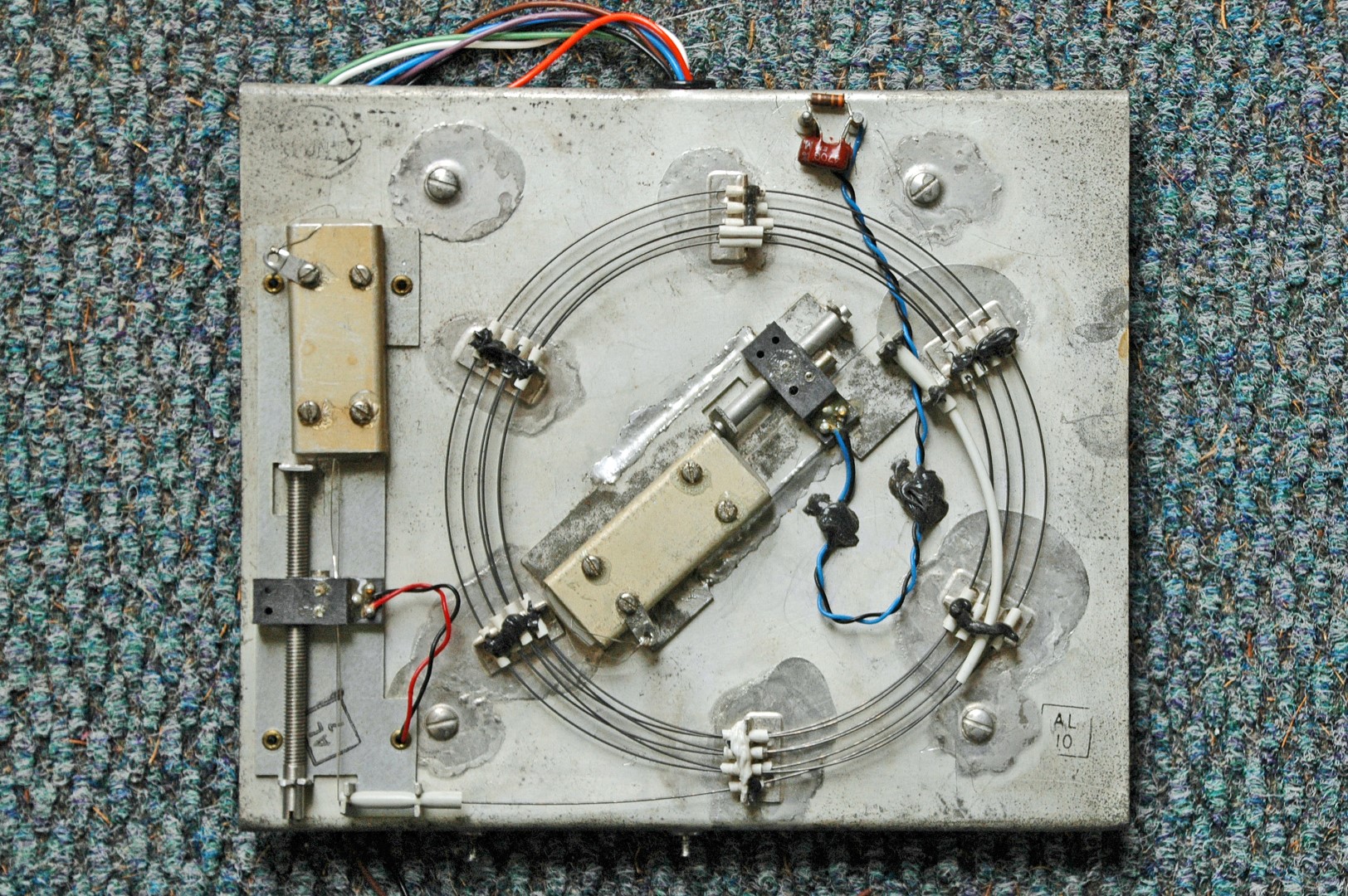

een vertragingslijn voor ultrasoon geluid (een vorm van geheugen:) Wiresonic delay line.
Deze lijn vertraagt het inkomende signaal met 720 microseconden. Door het signaal vanaf de uitgang terug te voeren naar de ingang ontstaat geheugen.
De opgerolde vertragingslijn is duidelijk te zien.
Een kerngeheugen uit een onbekende computer.
Van de kernen is hier niets te zien; die zitten in het binnenste verstopt.
Je ziet alleen de drivers en sense-amplifiers.
Grootte: Ca. 2 Mbyte

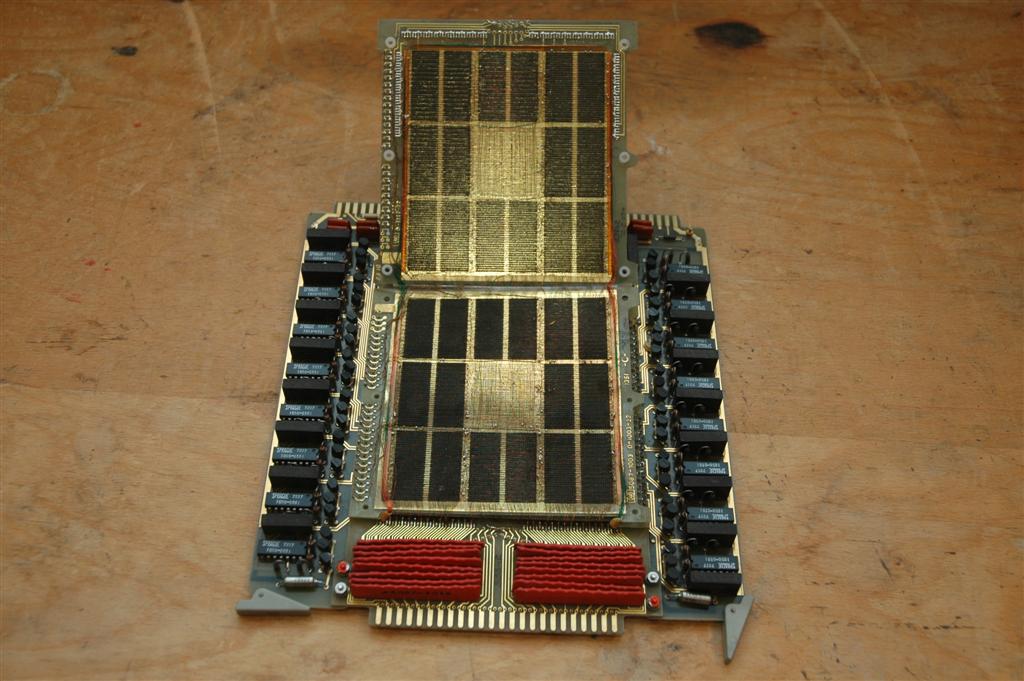

Een kerngeheugen uit de HP2100 computer van L_R.
Grootte: 8 kilowoorden van elk 16 bits. Jaar: 1973 Prijs: fl 15.000,-
Deze machine was ooit in gebruik bij de practicuminstallatie van de hogesnelheidswindtunnel
van de toenmalige afdeling der Luchtvaart- en Ruimtevaarttechniek.

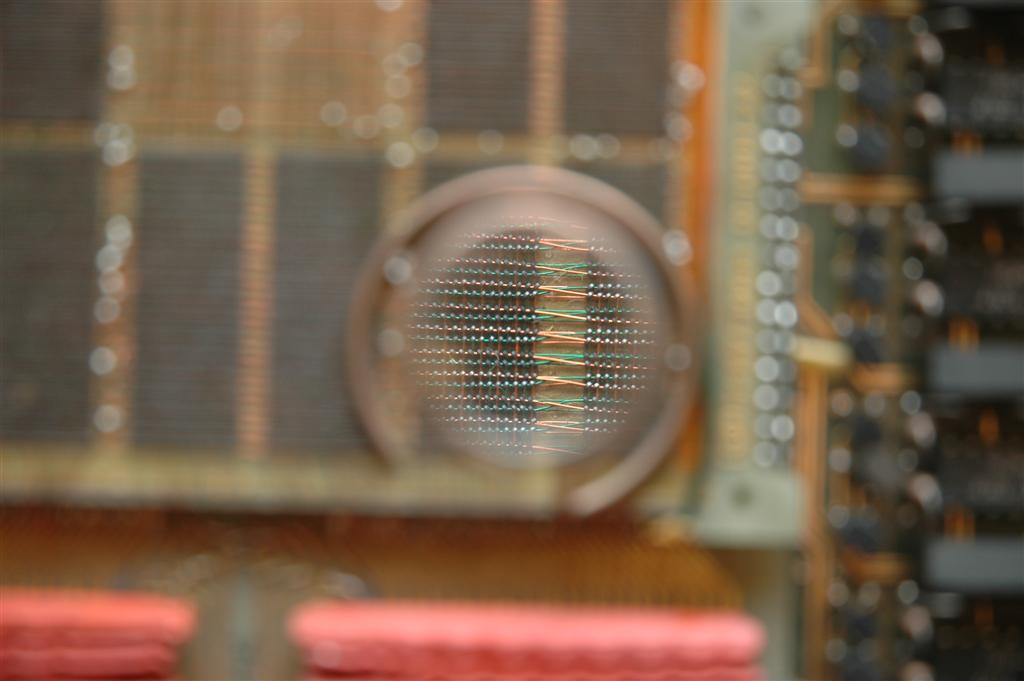

In deze uitvergroting zijn (met enige moeite) de afzonderlijke kerntjes te zien.

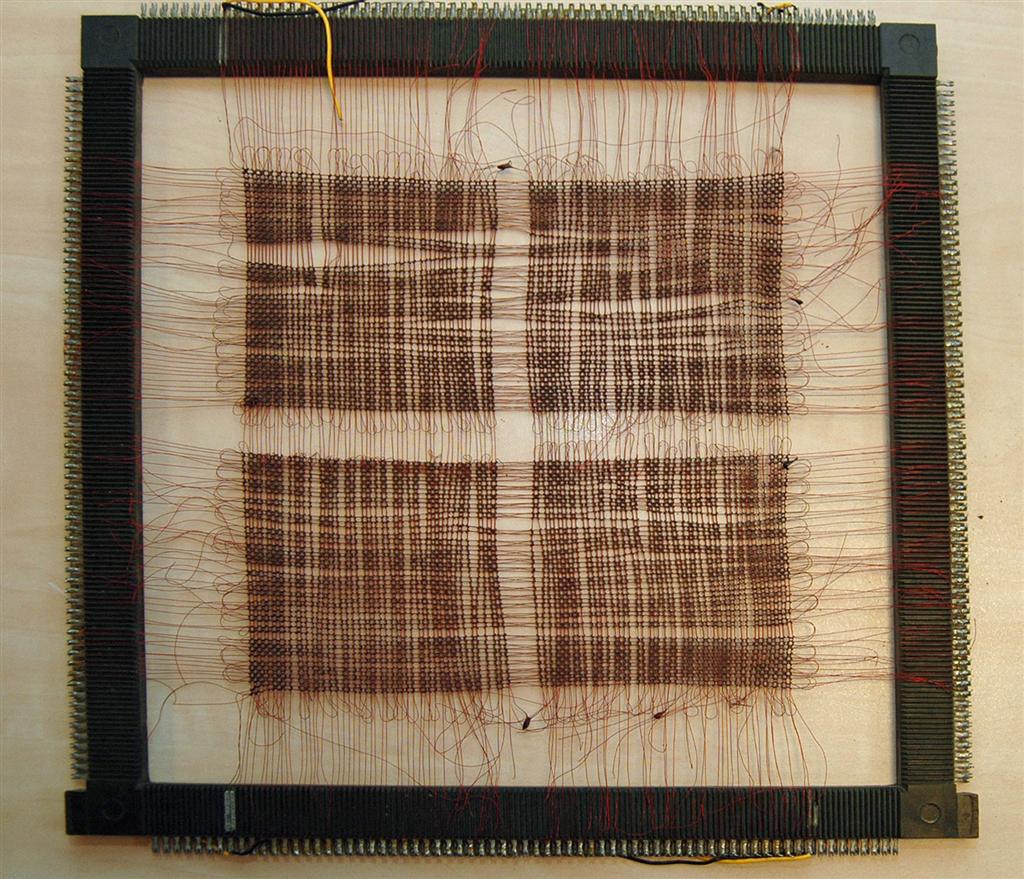

Nog een matje met kerngeheugen.
In de tweede foto zijn de afzonderlijke kerntjes duidelijk te zien.
Op bijgaande tekening is de loop van de draden door een kern goed te zien.
Deze draden werden onder een microscoop door het geheugenkerntje gevlochten. Dit werk werd vooral door vrouwen in Zuid-oost Azië gedaan.

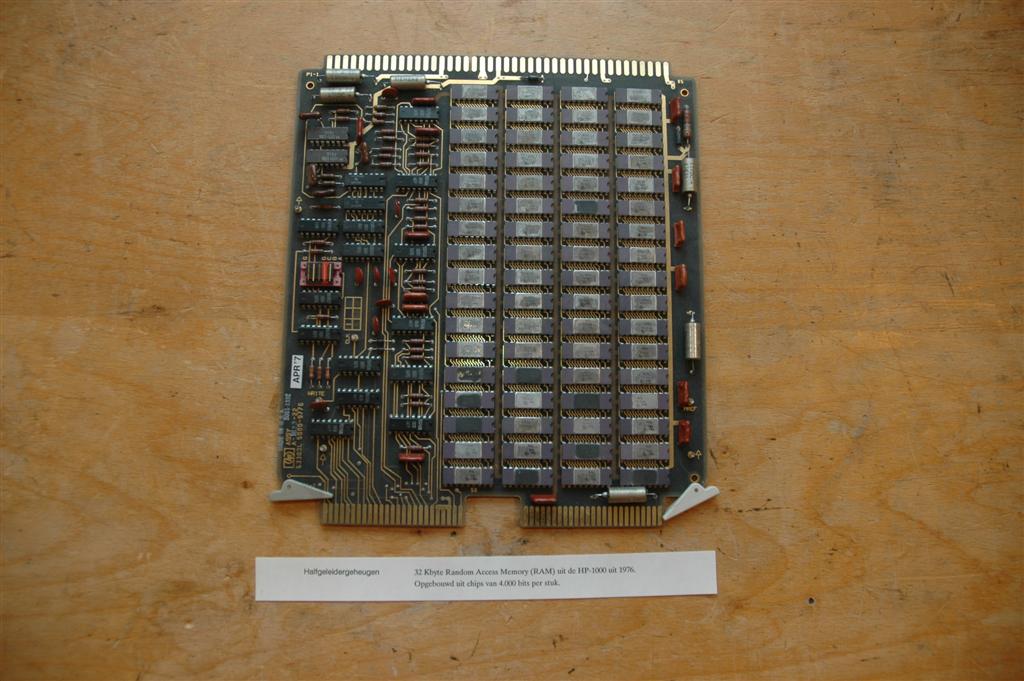

Halfgeleidergeheugen uit de HP1000 uit 1976. Dit geheugen bevat 32 kilowoorden à 16 bits.
Elke chip bevat 4096 bits.
Halfgeleidergeheugen van de HP9000, model 320 (1986). Grootte: 1Mbyte, chips van 256 kByte.

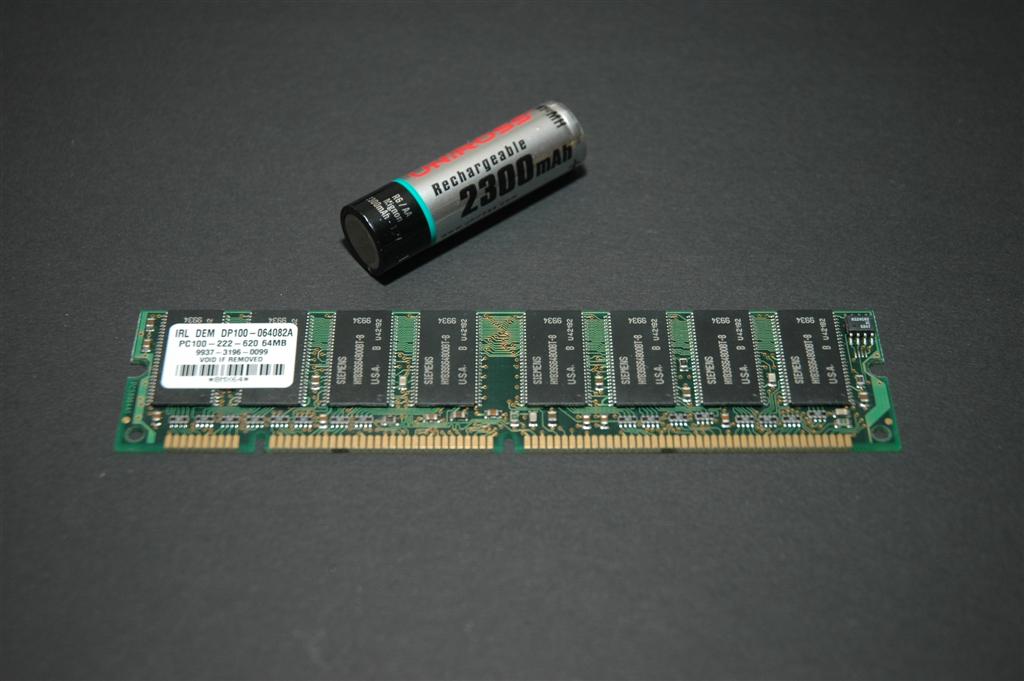

Ter vergelijking een modern geheugenbordje. Grootte: 64 Mbyte, Jaar: 2007, Prijs: 30 Euro.
