Tapes en Tape-drives

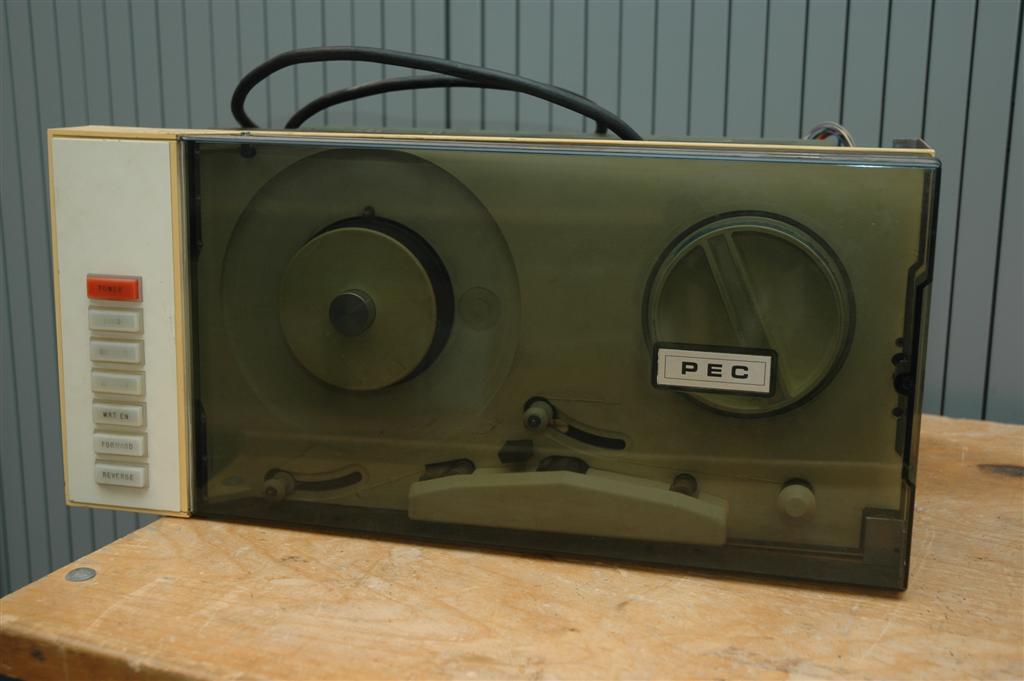

• PEC (Peripheral Equipment Corporation) 7820-9 magneetbandeenheid (1600/800 bits per inch, start-stop bedrijf):

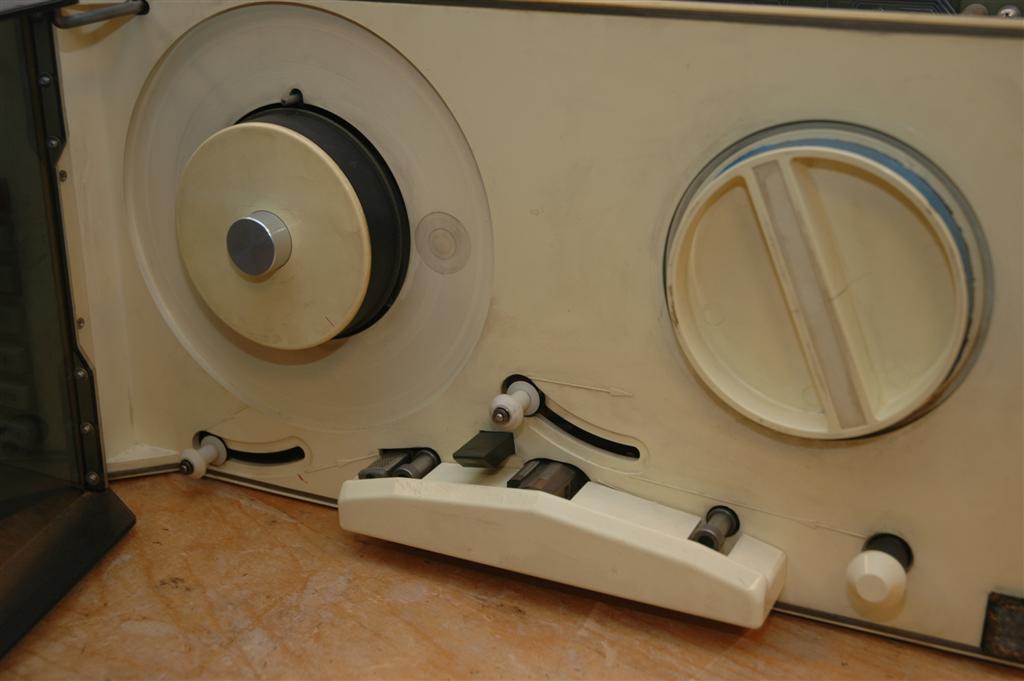

• Een blik op de koppen van de PEC magbeetbandeenheid:

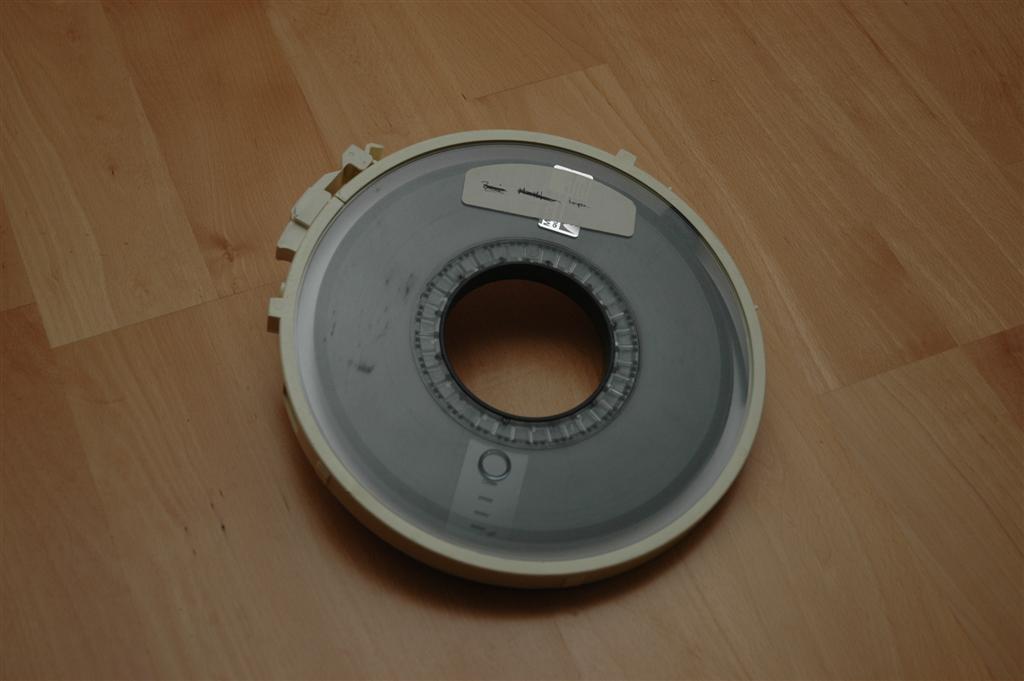

• Magneetband:
  Dit is een voorbeeld van een industrie-standaard magneetband met een diameter van 10,5 inches; deze versie werd in de industrie het vaakst gebruikt. Deze tapes zijn 0.5 inch breed; er worden 9 sporen naast elkaar beschreven en de schrijfdichtheid bedraagt 800, 1600 of 6250 bpi (bits per inch). De informatie werd in blokken op de tape geschreven; tussen elke twee blokken was een Inter Block Gap die diende om bij het starten en stoppen van de magneetband een aan-/uitloopstrook te bieden. Deze tapes werden in speciale recorders gebruikt; in de recorder werd aan beide zijden van de leeskop een tape-buffer gemaakt; Om stof tegen te gaan werden deze tapes in vacuum gebruikt.

  Magnetic tape:
  This is an example of a standard 10,5 inch magnetic tape reel; the most used tape reel in industry. These tapes are 0.5 inch wide, contain 9 tracks and are written at 800, 1600 or 6250 bpi (bits per inch). Normally, the tapes were written in blocks; an Inter Block Gap was needed to bring the tape to a standstill. These tapes were used in a tape recorder which contained a special environment. Because of the need for very rapid transport and start/stop and to prevent dust, they were operated in vacuum and to the left and right of the reading/writing had, two loops of tape were being buffered.

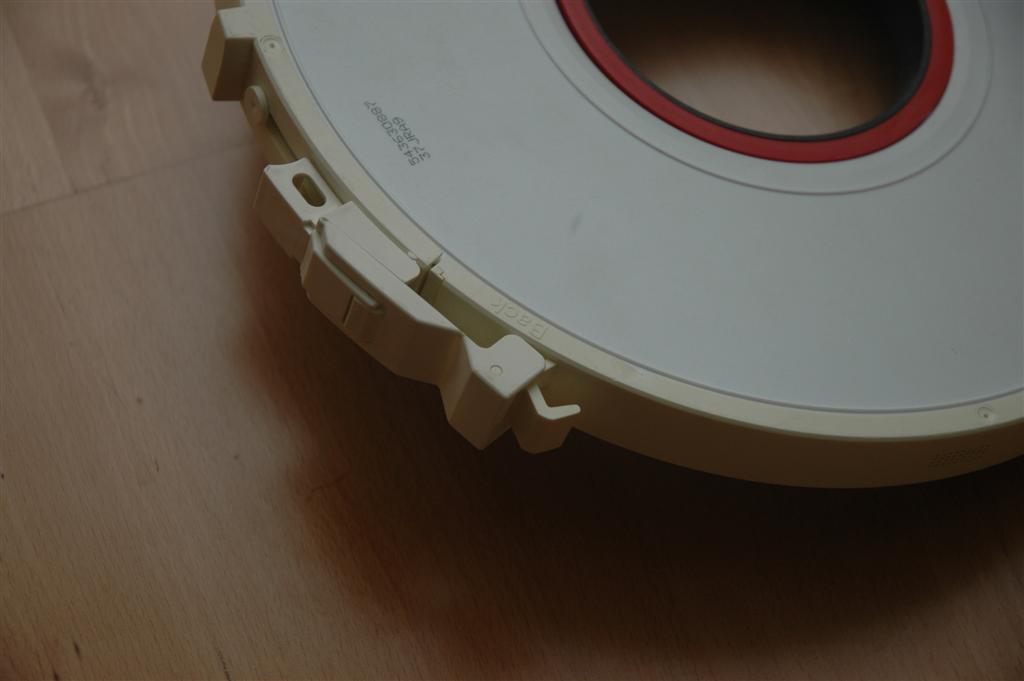

• De tapes hingen gewoonlijk in een sooort kast; de operator nam de tape uit de kast en monteerde de tape op een recorder. Moderne recorders waren in staat de tape sluiting te openen en de tape automatisch in de recoder in te voeren.

  The tape reels used to hang in a drawer, using this hook; modern tape drives were able to unlock the hook and automatically load the tape into the drive.

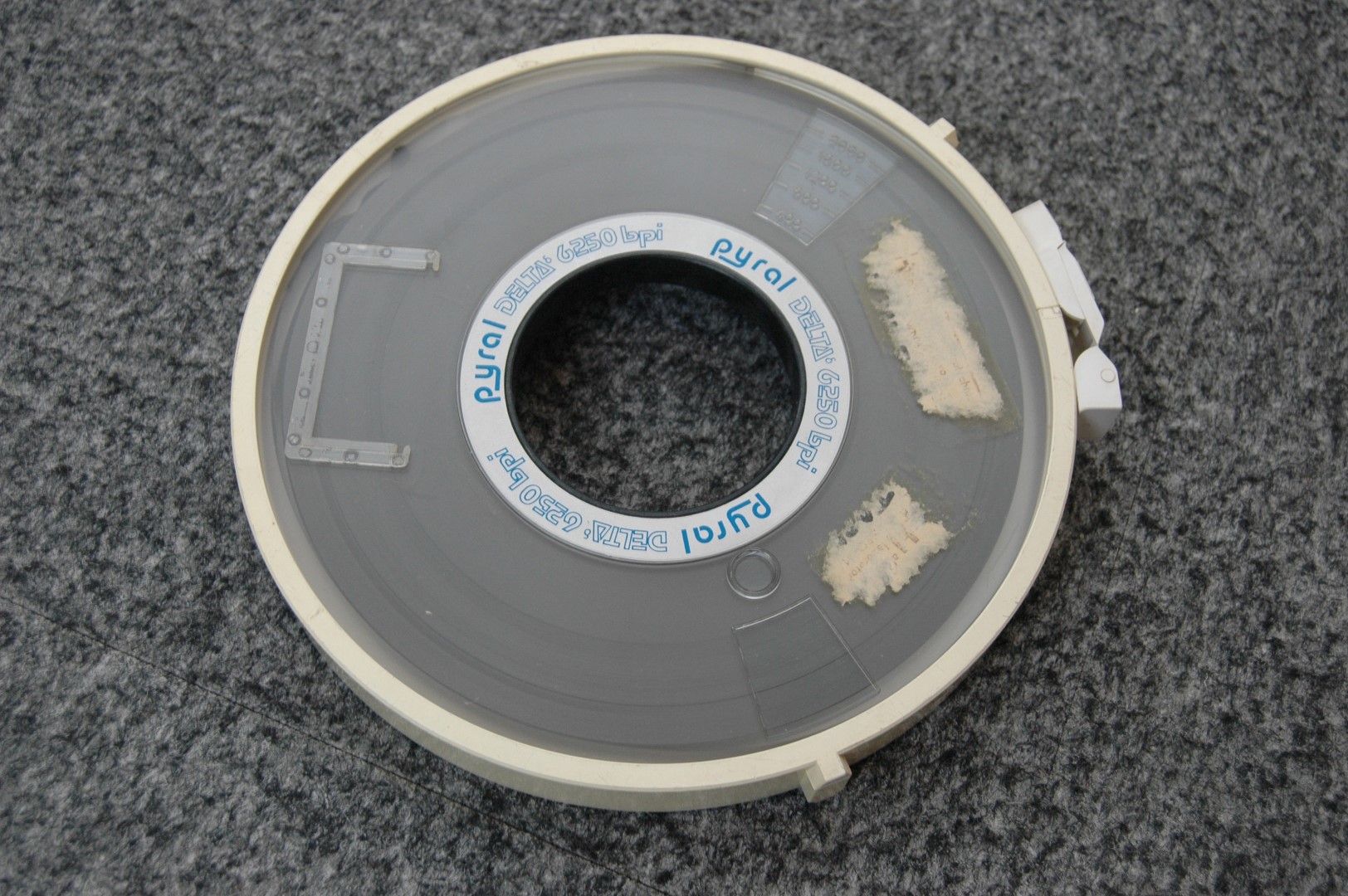

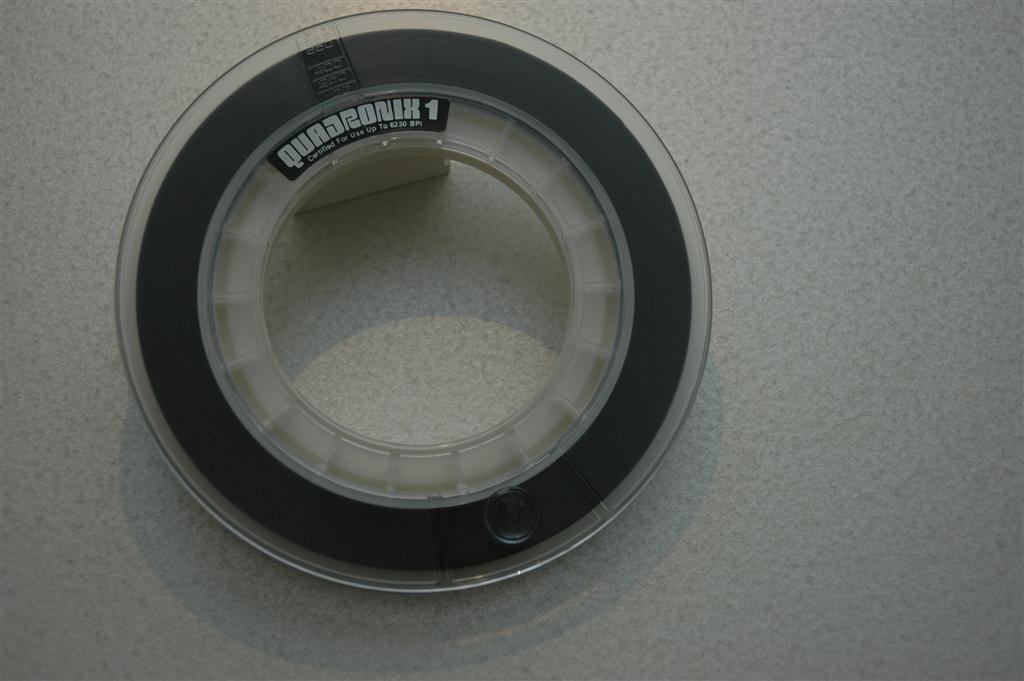

• Een 6520 bpi tape.

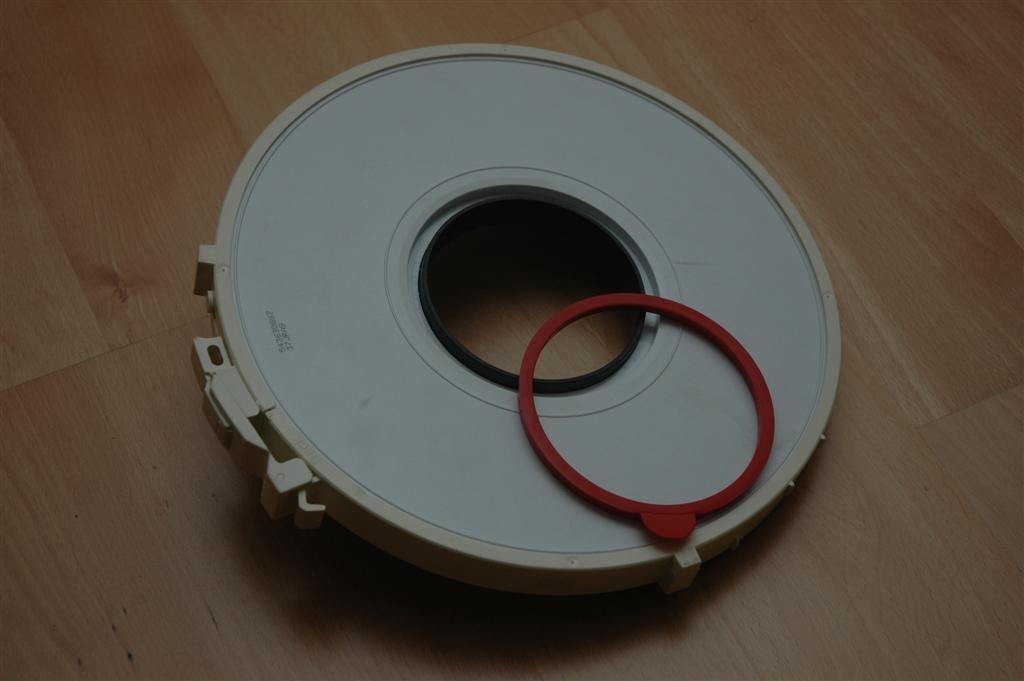

• Aan de achterkant van de tape zit een rode ring. Deze ring dient als bescherming tegen onbedoeld schrijven op de tape. De operator moest de ring verwijderen als de tape beschreven moest worden.

  At the back of the tape is a ring. This ring acted as a write protect mechanism. To prepare the tape for writing, the red ring had to be explictly removed by the operator.

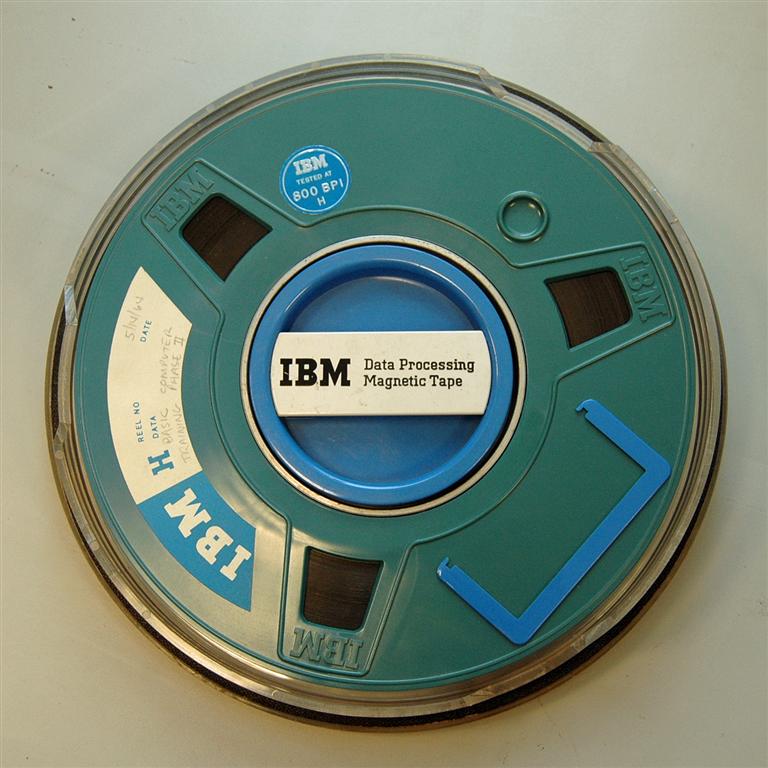

• IBM-tape 800 bpi (bits per inch; een maat voor de dichtheid waarmee de bits op de tape werden geschreven).



• Een kleinere tape. Dit soort tapes werd gebruikt in de PEC-recorder die hierboven te zien is. Deze machines werden voor data-acquisitie gebruikt bij proefopstellingen.

  A smaller tape reel. These kind of tapes were used in the PEC-machines above. They were used for data acquisistion experiments.

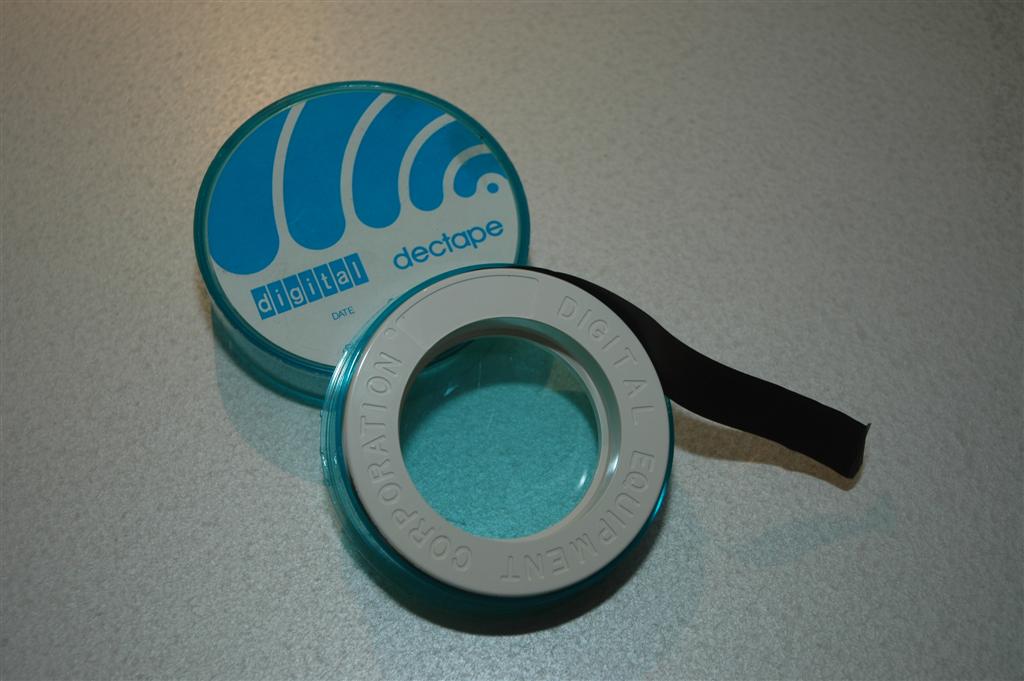

• Een zgn. DEC-tape. Deze DEC-tapes werden o.m. veel gebruikt bij PDP-11 computers van DEC. Ze waren erg goedkoop; hadden geen speciale (stofvrije) omgeving nodig. Om de betrouwbaarheid te verbeteren, werd alle informatie er tweevoudig op weggeschreven.

  A so-called DEC-tape. This tape was used by (mostly) DEC-PDP11 computers as a cheap storage medium. To increase reliability, all information was written twice. These tapes ran unprotected, that is, you could easily touch them.
